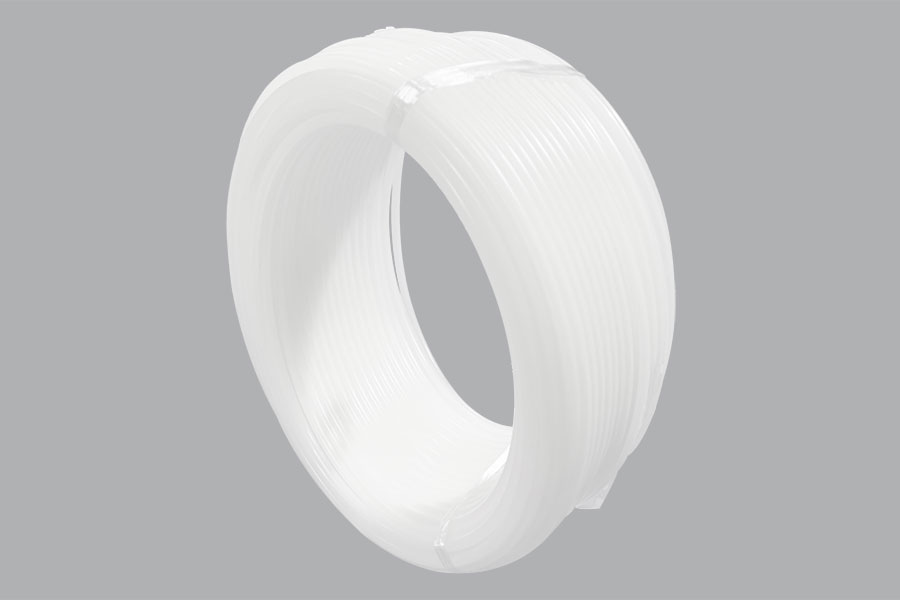

不同规格的PVDF管对工业环境有啥要求？

PVDF管规格核心看外径DN、SDR（径厚比/壁厚）、压力等级PN、材料等级（普通/高纯）；壁厚越厚（SDR越小），允许的温度、压力越高；管径越大，对支架、热膨胀补偿要求越高。

一、按SDR壁厚/压力规格划分（关键）

1）SDR33（PN6，薄壁）

规格：壁厚薄，同外径下承压低

适用环境：低压、常温（≤60℃）、腐蚀流体/超纯水；压力≤0.6MPa

典型场景：水处理、药剂加药、低压废气喷淋

环境限制：不能高温、高压；大管径薄壁管抗外压、抗冲击差，不能有冲击振动、重物挤压；露天可选普通PVDF，长期暴晒建议炭黑改性款。

2）SDR21（PN10，标准壁厚）

适用环境：中低压，连续温度≤90℃，压力≤1.0MPa；化工酸洗、电镀、废酸输送、锂电池产线

环境要求：介质为稀酸、次氯酸钠、盐溶液；避免剧烈温度循环；支吊架常规设置；中小管径热熔承插/对焊均可。

3）SDR17/SDR13.6（PN12.5/PN16，厚壁）

适用环境：高温+中高压工况，连续温度高可达120～140℃，压力高1.6MPa；浓酸、高温腐蚀介质、工艺主管道

环境硬性要求：

1.优先热熔对焊，不建议承插；垫片选FFKM全氟橡胶

2.热膨胀量大，长管段设置伸缩节、固定支架；温度波动大的工况要预留伸缩余量

3.减少持续振动，振动会加速蠕变开裂；严禁硬物撞击、管壁划伤

4.高温工况介质流速不宜过高，高速冲刷+高温会加速老化

简单规律：同外径，SDR越小，壁厚越厚，可承受温度压力越高；同SDR，管径越大，管道自重越大，支架密度需要加大

二、按管径大小（DN）对应的环境要求

1.小管径DN16～DN50

多用于取样、药剂加药、高纯试剂。

环境：洁净空间（半导体/制药选高纯PVDF）；振动要小；可承插焊接；管路短，热膨胀影响小。

2.中管径DN63～DN110

工艺主流管道，酸碱、超纯水主输送。

环境：需要规范支吊架；温度＞80℃时，做热膨胀补偿；优先对焊。

3.大管径DN160及以上

大流量防腐母管。

环境重点：自重很大，支架间距要缩短，鞍座加软垫防压伤管壁；长距离管线伸缩量显著，分段设置固定点+伸缩节；不适合频繁压力冲击、水锤工况；焊接要求高，焊缝缺陷风险放大。

三、材料等级规格对应的环境

1.通用工业级PVDF（挤出普通料）

环境：化工、酸洗、废水；允许少量金属离子析出；不适合高纯流体。

2.高纯PVDF（Kynar等，半导体/制药级）

环境：超纯水、高纯化学品；环境洁净，施工无尘，不能引入杂质；严禁管材表面被油污、金属粉尘污染；连接无死区热熔焊。

3.抗UV耐候改性PVDF（炭黑/抗UV添加剂）

环境：室外露天管廊；普通本色PVDF长期户外UV照射会老化变脆，户外项目优先选改性耐候款。

四、所有PVDF管通用工业环境禁忌（不分规格）

1.介质禁忌：酮类（丙酮）、强胺类、发烟硫酸、高温浓强碱会溶胀、应力开裂；选型前做介质相容性验证

2.机械环境：避免持续冲击、水锤、剧烈振动；PVDF是热塑性，高温下会蠕变，压力波动大要放大系数

3.热源：远离辐射热源（电炉、蒸汽管道），局部烘烤会局部软化失效

4.安装：禁止强行对口、强行拉拽焊接，残留应力会在腐蚀介质下产生应力开裂
