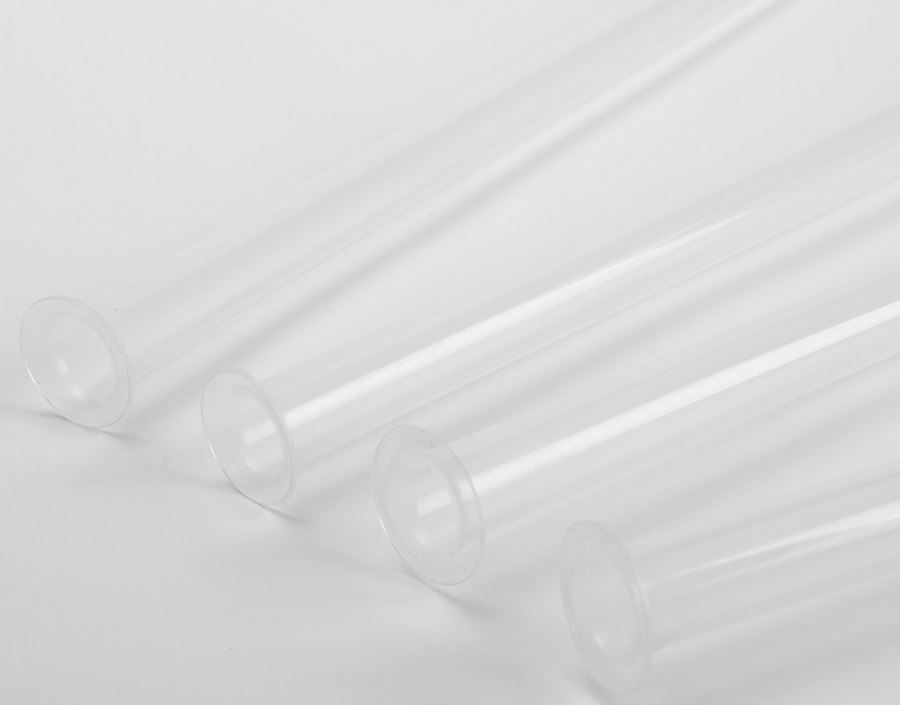

真空、负压工况在化工提纯、半导体真空供液、实验室负压流体回路十分常见，选用PFA透明管作为可视化管路时，负压塌陷、变形是重点关注风险。总体结论：PFA透明管具有耐负压能力，承受耐受的程度和管材口径、壁厚、使用温度直接相关；同等条件下，小管径、厚壁管材耐负压性能好，大口径薄壁管材在真空环境更容易出现凹陷变形，严重时管路闭合堵塞。
先厘清基础力学原理，PFA材料本身弹性模量不高，属于柔性氟塑料管材。正压工况下，介质压力向外支撑管壁，管材结构稳定；负压（真空）工况外部大气压大于管内压力，大气压力持续向内挤压管壁，如果管材结构强度不足以抵抗外部压力，管壁向内凹陷，也就是常说的塌陷变形。
在常温环境下列举通用参考工况范围。小口径厚壁PFA透明管（外径≤10mm，壁厚≥1.5mm），可以长期承受较高负压，工况可接近-0.09MPa；中等口径管材，耐负压水平下降；外径大于16mm的薄壁PFA透明直管，一般不建议长期在高于-0.06MPa负压环境持续运行，长时间负压作用下，管壁缓慢向内凹陷，撤去真空压力之后，部分管材无法回弹恢复原有圆形截面，造成变形。温度同样是关键变量，温度升高后PFA材料刚性持续下降，高温真空工况下，管材更容易塌陷。同样一支管材，常温可以承受的负压，180℃高温环境耐受负压数值会明显降低。
同时区分临时负压与长期持续负压。短时间间歇承受真空，管材出现轻微凹陷，解除负压后可以回弹，风险相对可控；24小时不间断持续负压运行，需要预留充足安全余量，不能按照测试数值选型。很多液位观测管路会间歇性抽真空，设计选型不能直接套用静态耐压数据。
针对负压工况，行业内有成熟优化方案。
一、优先增加管材壁厚，提升径向抗外压能力，这是简单直接的方式；
二、如果负压要求高、口径偏大，可以选用带支撑结构的PFA波纹管，波纹结构能够大幅提升耐负压性能；
三、管路外部增加支撑护套，限制管壁向内形变；第四种，优化系统工艺，尽可能降低运行真空度，避免长期高负压运行。
部分采购人员误以为PFA性能优异，所有规格都可以直接用于高真空管路，忽视口径、壁厚参数，会出现管路塌陷堵塞，造成系统停机。在高纯流体负压液位观测场景，若管路长期处于真空状态，选型前应当向供应商提供管径、壁厚、工作温度、长期真空度参数，由厂商评估结构安全性。
运维层面补充建议：新管路投入负压工况，循序渐进提升真空度，持续观察管壁外形变化；定期巡检直管段有无凹陷、扁化现象；一旦发现变形，及时更换管材，防止管路流通截面积持续缩小，影响流体输送与液位观测效果。
