邮 箱：wuxisusui@hotmail.com
手机：18921393956(微同) 19952265165(微同)
网址：www.ahsusui.com

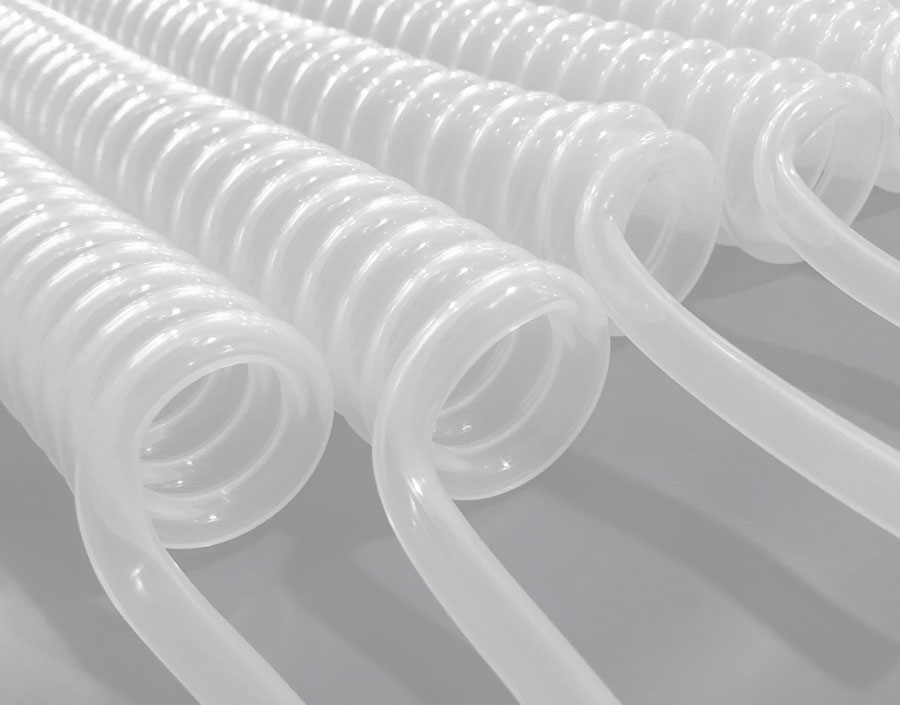

PFA弹簧管分螺旋缠绕热定型法（主流，高纯半导体/化工用）、螺旋开槽成型法、连续波纹管挤出法三类，工业量产以直管挤出+丝杆螺旋热定型为主。
一、工艺一：直管挤出+丝杆螺旋热定型（标准量产工艺）
1.原料预处理
选用挤出级高纯PFA颗粒，熔融指数5–15g/10min；
120℃真空干燥4h，含水率＜50ppm，挤出气泡；
半导体级全程百级无尘，无金属杂质混入。
2.PFA光滑直管挤出（制管坯）
挤出机分段梯度升温：进料310–330℃→塑化340–360℃→机头模头360–380℃，严禁超400℃（PFA高温分解）；
螺杆长径比20–25:1，转速15–35rpm，低速低剪切防熔体破裂；
真空定径+梯度水冷定型，壁厚公差±0.02mm；
牵引裁切为定长直管，酒精无尘擦拭内外壁除油污。
3.螺旋缠绕装模
螺旋丝杆模具预处理：酒精清洁，包覆耐温特氟龙防粘膜，250℃预烘1–3h防粘管体；
将直管紧密螺旋缠绕在金属丝杆上，控制螺距（伸缩行程由螺距决定），两端卡紧固定防松脱。
4.高温加压热定型（核心工序）
烘箱升温至260–300℃（PFA软化区间230–330℃）；
保温时长：每1mm壁厚保温15–40min，厚壁延长保温，保证分子链重排定型；
管内通0.1–0.5MPa洁净压缩空气内压，让管壁贴合丝杆螺旋轮廓，波纹均匀饱满。
5.控温冷却脱模
按壁厚匀速降温，降温速率20–100℃/(mm・min)，降至60–100℃后取出丝杆；
水冷快速锁形，防止回弹变形。
6.后处理与洁净加工
两端切平去毛刺，按需翻边、焊接PFA接头；
200–220℃退火2–3h，热成型内应力，提升反复伸缩疲劳寿命；
高纯级别：超纯水超声清洗、无尘烘干、真空包装；
检测：螺距、伸缩率、耐压、冷热循环、离子析出测试。
二、工艺二：螺旋开槽式PFA弹簧管（高伸缩、薄款）
挤出标准PFA直管，定长切割；
数控螺旋铣切设备，沿管外壁螺旋切浅槽（不切穿管壁），槽深/槽距决定弹性；
缠绕丝杆低温定型（240℃短保温），稳定开槽螺旋形态；
清洗检测，优势伸缩比更大，缺点耐压低于整管缠绕款。
三、工艺三：连续挤出波纹管（一体波纹弹簧管）
PFA熔融挤出管坯，进入履带式波纹成型模；
模段加热至220–250℃，管内充气吹胀成型连续波纹；
在线水冷定型、牵引、定长裁切；
特点：可连续高速生产，但螺旋伸缩长度受限，多用于短段柔性连接，不适合长伸缩管线。
关键工艺控制要点
温度红线：定型＞330℃会PFA分解发黄、力学大幅下降；低于230℃定型不牢，拉伸回弹；
内压控制：无内压成型易出现扁平、螺距宽窄不一；
冷却速率：骤冷易存内应力，长期高低温使用会扭曲；慢冷结晶过高，管体变硬丧失弹性；
模具防粘：不可用硅类脱模剂，会污染高纯药液管路，仅用PFA薄膜隔离。
三类工艺适用场景对比
丝杆螺旋热定型：半导体、高纯药液输送、化工耐腐蚀长伸缩管线（主流）；
螺旋开槽款：仪器仪表短程伸缩、低压小流量管路；
连续波纹管：设备减震短接、低压通风管线。
