邮 箱：wuxisusui@hotmail.com
手机：18921393956(微同) 19952265165(微同)
网址：www.ahsusui.com

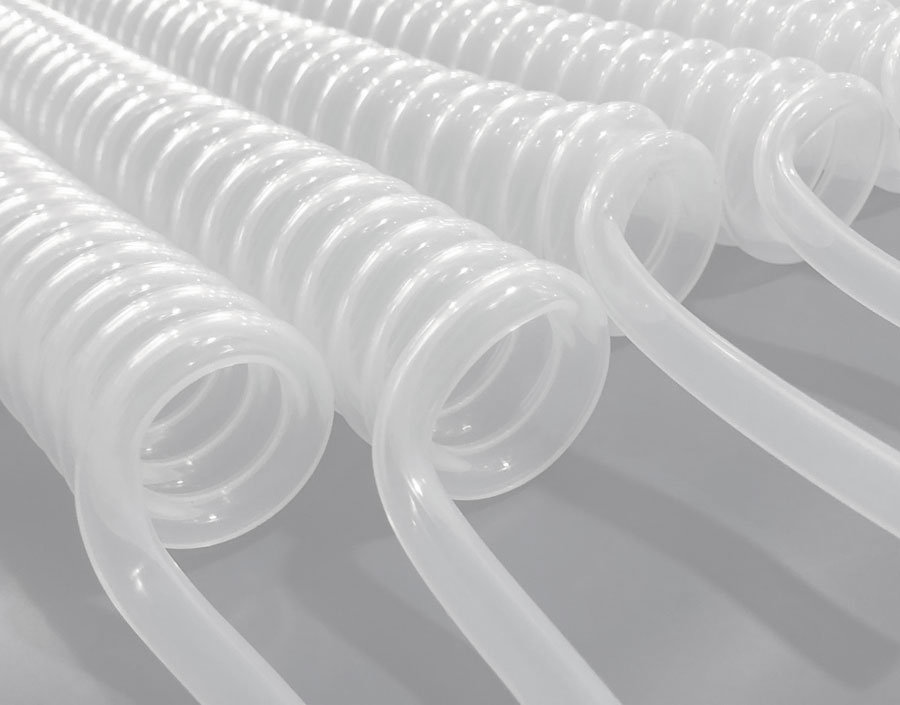

PFA弹簧管分一体连续波纹挤出、直管缠模热定型、螺旋开槽热塑定型、内衬金属弹簧复合包覆四大主流成型路线，从坯管到螺旋弹性成品分步成型，各工艺适配不同管径、洁净等级与耐压需求。
一、PFA直管坯精密挤出（所有弹簧管前置基础工序）
工艺流程：原料烘干（80~120℃/2~4h除水汽）→螺杆分段熔融330~370℃→环形模头挤出→内压/真空定径→分段水冷定型→定长裁切。
工艺优点
管壁均匀度高：闭环激光测厚调控，壁厚公差可达±0.02~±0.05mm，内壁光洁Ra＜0.4μm，满足半导体高纯流体无析出要求；
连续量产：单条产线百米无接缝坯管，生产效率远高于模压坯料，原料利用率95%以上；
内应力可控：梯度降温减少结晶不均，后续弹簧定型不易回弹变形；
洁净度优：熔融一体成型无粘接缝，无杂质析出，适配医药、高纯化工管路。
二、在线连续波纹挤出成型（一体波纹弹簧管主流工艺）
工艺流程：挤出熔融管坯→同步链式波纹模开合+管内稳压撑型→模腔冷却定型→牵引收卷，一步成型螺旋波纹弹簧管。
工艺优点
一体化无拼接：单工序直接出成品，无二次粘接、二次热处理，耐压、抗疲优，弯折寿命＞10万次；
参数灵活可调：伺服模组快速切换波距、波深，同设备做多规格弹簧管，改款不用换大件模具；
长尺量产：可连续生产上百米整管，少接头、少泄漏点，适配设备长距离软连接；
分子连续性好：全程熔融成型，无裁切破坏基材，耐化学品渗透性能更强。
三、直管绕芯热定型工艺（螺旋整圈弹簧软管）
工艺流程：挤出平直PFA管→紧密缠绕金属丝杆芯轴→烘箱250~330℃恒温保压（壁厚每1mm保温15~40min）→控速缓冷脱模，依靠PFA高温塑变定型螺旋弹簧形态。
工艺优点
螺旋弧度规整：刚性芯模限位，螺距、内外径尺寸一致性高，伸缩回弹均匀；
小批量低成本：模具丝杆加工简单，换规格仅更换芯轴，适合非标、小口径定制（Φ3~Φ25）；
管壁完整无切口：整管一体螺旋成型，管壁密闭不漏液，用于强腐蚀高纯介质输送；
退火同步去应力：高温保温过程挤出残余应力，成品长期使用不易蠕变变形。
四、管材螺旋开槽再热定型（开口伸缩式PFA弹簧管）
工艺流程：直管裁切→数控螺旋铣切连续螺旋槽（保留管壁基底）→套芯轴高温热处理定型→水冷定形得到开口伸缩弹簧管。
工艺优点
伸缩率：开槽结构伸缩比可达1:3~1:5，安装补偿位移能力强，适配热胀冷缩量大的管线；
轻量化：开槽，管路自重低，便于狭小设备舱布线；
柔性：任意角度弯折无死折，适配机器人管线、仪器仪表穿线护套；
定制开槽深度：按需调整开槽深浅，灵活平衡伸缩性能与承压强度。
五、金属弹簧骨架外包PFA复合成型（高压耐负压弹簧软管）
工艺流程：不锈钢弹簧芯架定距排布→PFA熔融挤出包覆内层→二次PFA外覆挤出/热缩包覆，形成金属骨架+双层PFA复合弹簧管。
工艺优点
耐压性能：钢丝骨架承压，爆破压力为工作压力4~6倍，可耐负压抽吸、高压化工流体输送；
抗形变抗塌陷：负压工况管壁不会吸瘪，解决纯PFA弹簧管负压变形短板；
内外全氟防腐：介质只接触PFA内壁，金属骨架不碰腐蚀介质，兼顾金属强度与氟塑耐蚀性；
外层PFA防护钢丝，摩擦工况不易断丝破损，多用于化工卸料、高压药液输送。
工艺选型小结
高纯半导体管路：一体连续波纹挤出
非标小批量精密软管：绕芯热定型
仪器柔性伸缩护套：螺旋开槽定型
高压/负压化工输送：金属骨架复合包覆
